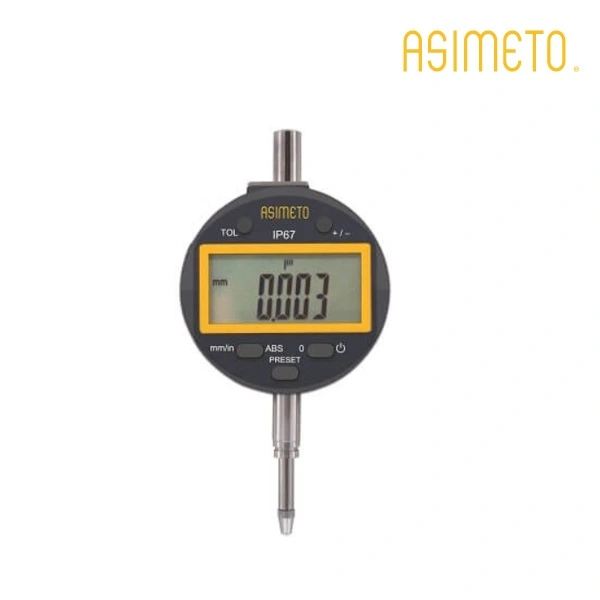

Download : ASIMETO – SERIES 408 IP67 DIGITAL INDICATORS
FEATURES
- Resolution: .00005″ / 0.001mm
- Protection level IP67
- Inductive measurement system
- Analog display
- With preset value function, the initial value can be set arbitrarily
- Tolerance measurement feature allows for the upper and lower tolerance for maximum and minimum.
- ABS / INC conversion
- Inch/Metric conversion
- Automatic power off
- Built in wireless transmission (optional)
- Data Output: Cable data output: 900-05-4/5 Wireless data output: Transmitter 901-00-4/6 / Receiver 901-00-3
Inch |
Dimensions |
|||||||||
Code No. | Range | Accuracy | Resolution | Data Output Type | A | B | C | D | E | F |
408-01-7 | 0-.5″ | ±0003″ | .00005″ | SPC | 45.1mm | 46.8mm | 13.5mm | 56.0mm | 8.5mm | 27.8mm |
408-02-7 | 0-1″ | ±0003″ | .00005″ | SPC | 54.2mm | 75.2mm | 27.0mm | 56.0mm | 8.5mm | 36.6mm |
408-03-7 | 0-2″ | ±0004″ | .00005″ | SPC | 80.2mm | 99.5mm | 52.0mm | 56.0mm | 8.5mm | 36.6mm |
408-04-7 | 0-4″ | ±0006″ | .00005″ | SPC | 80.2mm | 99.5mm | 52.0mm | 56.0mm | 8.5mm | 36.6mm |
408-01-9 | 0-.5″ | ±0003″ | .00005″ | Bluetooth | 45.1mm | 46.8mm | 13.5mm | 56.0mm | 8.5mm | 27.8mm |
408-02-9 | 0-1″ | ±0003″ | .00005″ | Bluetooth | 54.2mm | 75.0mm | 27.0mm | 56.0mm | 8.5mm | 36.6mm |
408-03-9 | 0-2″ | ±0004″ | .00005″ | Bluetooth | 80.2mm | 99.5mm | 52.0mm | 56.0mm | 8.5mm | 36.6mm |
408-04-9 | 0-4″ | ±0006″ | .00005″ | Bluetooth | 130.3mm | 149.5mm | 103.4mm | 56.0mm | 8.5mm | 26.6mm |
Metric | Dimensions |
|||||||||
Code No. | Range | Accuracy | Resolution | Data Output Type | A | B | C | D | E | F |
408-01-6 | 0-12.7mm | 0.007mm | 0.001mm | SPC | 45.1mm | 46.8mm | 13.5mm | 56.0mm | 8.5mm | 27.8mm |
408-02-6 | 0-25.4mm | 0.008mm | 0.001mm | SPC | 54.2mm | 75.0mm | 27.0mm | 56.0mm | 8.5mm | 36.6mm |
408-03-6 | 0-50.8mm | 0.010mm | 0.001mm | SPC | 80.2mm | 99.5mm | 52.0mm | 56.0mm | 8.5mm | 36.6mm |
408-04-6 | 0-101.6mm | 0.015mm | 0.001mm | SPC | 80.2mm | 99.5mm | 52.0mm | 56.0mm | 8.5mm | 36.6mm |
408-01-8 | 0-12.7mm | 0.007mm | 0.001mm | Bluetooth | 45.1mm | 46.8mm | 13.5mm | 56.0mm | 8.5mm | 27.8mm |
408-02-8 | 0-25.4mm | 0.008mm | 0.001mm | Bluetooth | 54.2mm | 75.0mm | 27.0mm | 56.0mm | 8.5mm | 36.6mm |
408-03-8 | 0-50.8mm | 0.010mm | 0.001mm | Bluetooth | 80.2mm | 99.5mm | 52.0mm | 56.0mm | 8.5mm | 36.6mm |
408-04-8 | 0-101.6mm | 0.015mm | 0.001mm | Bluetooth | 130.3mm | 149.5mm | 103.4mm | 56.0mm | 8.5mm | 36.6mm |
