ทำความรู้จัก และ วิธีการอ่านค่า Liquid In Glass Thermometer

Liquid in Glass Thermometer เป็น เครื่องมือวัด ทางอุณหภูมิซึ่งมีลักษณะเป็นแท่งแก้วและมีของเหลวบรรจุอยู่ภายในท่อ Capillaryโดยทั่วไปจะเป็นเหลวจำพวกแอลกอฮอล์ลและปรอท ซึ่งของเหลวในท่อ Capillary จะมีการขยายหรือหดตัวเมื่อมีการเปลี่ยนแปลงอุณหภูมิโดยจะมีการขยายตัวเมื่ออุณหภูมิสูงและจะหดตัวเมื่ออุณหภูมิต่ำ   เราสามารถแบ่งชนิดของ เครื่องมือวัดนี้ตามลักษณะการใช้งานออกได้เป็น 3 ชนิดดังนี้

ลักษณะการทำงานของเครื่องมือวัด

          1. การจุ่มแบบทั้งหมด (Total Immersion)

                  เทอร์โมมิเตอร์ชนิดนี้จะจุ่มจนถึงขีดสเกลที่ต้องการใช้งาน เช่น ต้องการใช้งานที่อุณหภูมิ 10 °C โดยจะต้องจุ่มจนถึงสเกลบอกอุณหภูมิ 10°C โดยให้สเกลอยู่สูงกว่าระดับผิวของของเหลวไม่เกิน1สเกลและจะต้องตั้งฉากกับผิวของของเหลว

          2. การจุ่มแบบบางส่วน (Partial Immersion)

          Thermometer ชนิดนี้จะมีการบอกระยะการจุ่มที่ชัดเจนโดยทั่วไปจะมีขีดหรือตัวเลขบ่งบอกที่ตัวของเครื่องมือซึ่งในการ ใช้งานจะต้องจุ่มตามระยะที่กำหนดไว้โดยให้ขีดที่กำหนดระยะจุ่มอยู่ในระดับเดียวกับผิวของของเหลวและจะต้องตั้งฉากกับผิวของของเหลวเช่นเดียวกัน


          3. การจุ่มแบบทั้งตัว (Complete Immersion)

         เทอร์โมมิเตอร์ชนิดนี้จะจุ่มทั้งตัว โดยตัวสร้างอุณหภูมิจะต้องเป็นแบบใส เพื่อให้สามารถมองเห็นได้ขณะสอบเทียบหรือขณะที่ใช้งาน Thermometer ชนิดนี้สามารถใช้วัดอุณหภูมิในอากาศได้อีกด้วย

Trick

ของเหลวมีหลายชนิดแต่ที่นิยมบรรจุลงในหลอด Capillary มี 2 ชนิด คือ ปรอทและแอลกอฮอล์ โดยการเลือก ใช้ควรจะต้องเลือกตามย่านการใช้งานจริง หากใช้งานที่อุณหภูมิต่ำควรเลือกชนิดของเหลวที่บรรจุเป็นแอลกอฮอล์ เนื่องจากมี Sensitivity สูง มีความว่องไวต่อการเปลี่ยนแปลงอุณหภูมิมากกว่าปรอทและมีราคาถูก ส่วนที่อุณหภูมิสูงควรเลือกใช้แบบปรอท เนื่องจากแอลกอฮอร์มีจุดเดือดที่ค่อนข้างต่ำ ง่ายต่อการเปลี่ยนสถานะจากของเหลวกลายเป็นไอ ทำให้เครื่องมือเกิดการเสียหายได้ง่าย

วิธีการอ่านค่าเครื่องมือ

การอ่านค่านั้น ผู้อ่านจะต้องอ่านให้ของเหลวที่บรรจุในหลอดอยู่ในระดับสายตาโดยถ้าเป็นชนิดที่บรรจุด้วยปรอท ให้อ่านตัวเลขบริเวณส่วนโค้งบนสุดของของเหลว ส่วนเทอร์โมมิเตอร์ชนิดแอลกอฮอล์

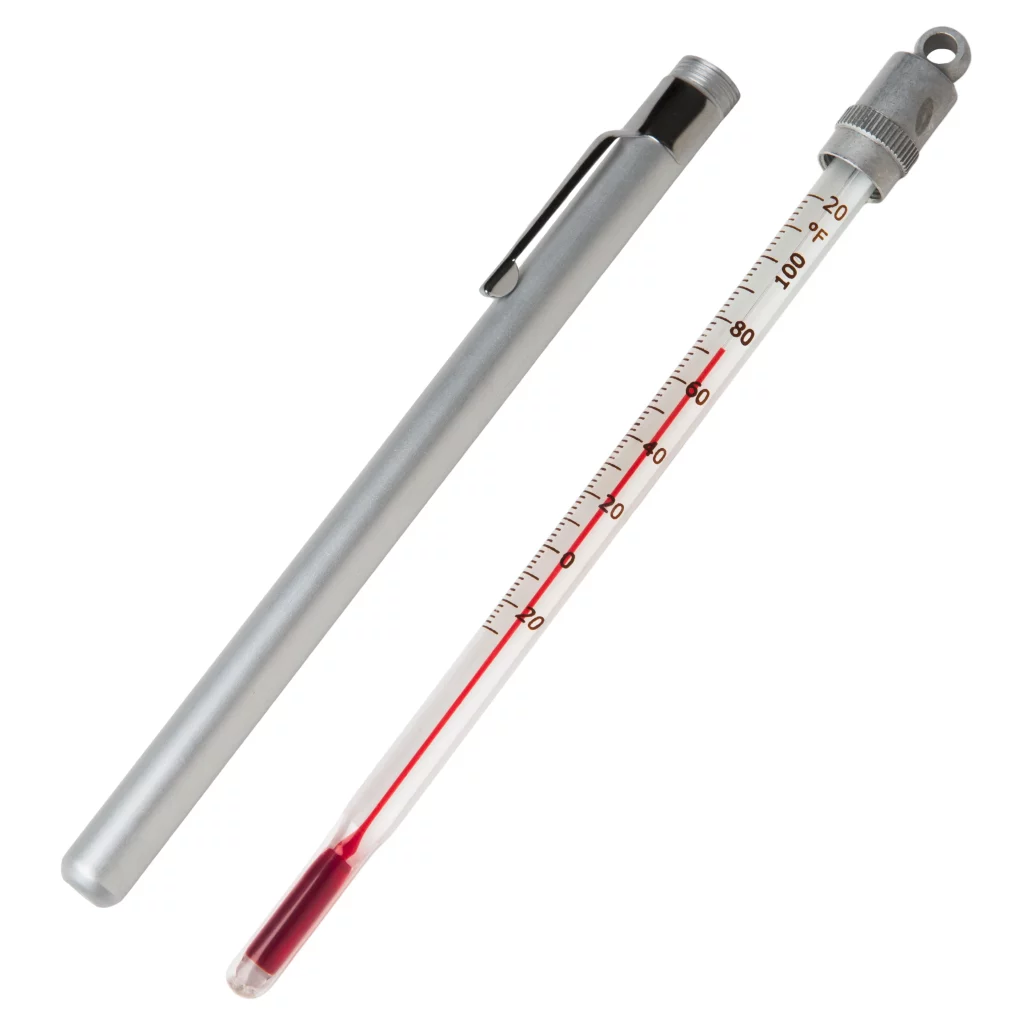

Liquid in Glass Thermometer ชนิดบรรจุด้วยปรอท(ก) และแอลกอฮอล์(ข)

รูปแสดง เครื่องมือชนิดบรรจุด้วยปรอท(ก) และแอลกอฮอล์(ข)

วิธีการเก็บรักษาเครื่องมือ Liquid in Glass Thermometer

  1. เครื่องมือวัด สำหรับใช้งานอุณหภูมิมากกว่า10 °C จะต้องวางระนาบกับพื้นและควรมีวัสดุที่สามารถกันกระแทกได้หรือให้ Chamber ที่บรรจุของเหลวอยู่ต่ำกว่าด้าน Scale
  2. เครื่องมือวัด สำหรับใช้งานอุณหภูมิน้อยกว่า 10°C จะต้องวางตั้งฉากกับพื้นและควรมีวัสดุที่สามารถกันกระแทกได้
  3. ก่อนการใช้งานเครื่องมือทุกครั้งควรทำการทวนสอบเครื่องมือด้วยจุดเยือกแข็งของน้ำ (Ice point) ก่อนเสมอ

ผู้เขียน L3
