Dimension

บริการสอบเทียบเครื่องมือวัดด้านมิติ

ห้องปฏิบัติการด้านมิติ (Dimension Laboratory)  ของ CLC เป็นห้องสอบเทียบมาตรฐานขนาดใหญ่ที่สุดของเรา ออกแบบให้รองรับเครื่องมือวัดได้หลากหลายรูปแบบและในปริมาณมาก โดยแบ่งโซนเฉพาะทางตามประเภทเครื่องมือ ตั้งแต่เครื่องมือวัดขนาดทั่วไป งานเกจมาตรฐานความละเอียดระดับไมครอน ไปจนถึงการวัดชิ้นงาน 3 มิติด้วยเครื่อง CMM และระบบเลเซอร์

โดยแบ่งห้องปฏิบัติการตามรูปแบบและประเภทของเครื่องมือวัด

รับสอบเทียบเครื่องมือประเภทใดบ้าง

  • เครื่องมือวัดขนาดทั่วไป (Small Tools): เวอร์เนียร์คาลิปเปอร์, ไมโครมิเตอร์, Height Gauge, Dial Gauge, ตลับเมตร, ไม้บรรทัดเหล็ก
  • เกจบล็อกมาตรฐาน (Gauge Block): ทุกเกรด (Grade 0,1,2), Optical Flat, Optical Parallel
  • เครื่องวัดความยาวอเนกประสงค์ (ULM): Plug/Ring/Thread Gauge, Pin Gauge, Feeler Gauge
  • เลเซอร์และเครื่องมือสำรวจ (Laser & Apply): Theodolite, กล้องระดับ, Precision Level
  • เครื่องวัด 3 มิติ – 3D (CMM): วัดพิกัดและ GD&T, ลูกทรงกลมมาตรฐาน
  • CMM Arm & Laser Tracker (3D) : บริการ On-site ด้วย FARO Arm และ FARO Laser Tracker



CMM ช่วงการวัด: X = 700 มม. Y = 1,000 มม. Z = 600 มม.
CMM เป็นเครื่องจักรไฟฟ้าที่ออกแบบมาเพื่อ วัดพิกัดขององค์ประกอบพื้นผิวบนชิ้นงาน ซึ่งโดยทั่วไปจะใช้ในการวัดเพื่อยืนยันขนาดและความคลาดเคลื่อน

การปรับเทียบเครื่องมือกลด้วยเลเซอร์
เราให้บริการระบบสอบเทียบด้วยเลเซอร์แบบใหม่สำหรับ Calibrate Linear Scale, ULM, เครื่องเลย์เอาต์, CMM, CNC, เครื่องมือเครื่องจักร ระบบเลเซอร์ระดับโลกสำหรับการสอบเทียบและการชดเชยปริมาตร, เชิงเส้น, ฉาก, ความตรง, ระยะห่าง, หันเห, ม้วน, การทดสอบแบบวงกลมและการทดสอบแกน

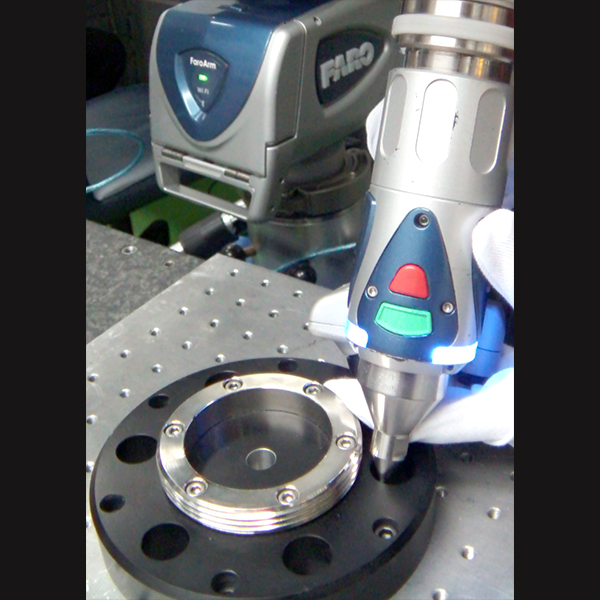

FARO Laser Tracker & FARO Arm
บริษัท ของเราให้บริการตรวจวัดปริมาณมากด้วยความแม่นยำสูงด้วย FARO Laser Tracker – VANTAGE, FARO Arm EDGE 9FT 7AXIS

EQUIPMENT'S STANDARD
Equipment’s Standard Brand Model Capability
1. Universal Length Measuring (ULM) Mahr ULM 600 0 – 600 mm
2. Coordinate Measuring Machine (CMM) ZEISS Contura G2 /7106 RDS 700 x 1000 x 600 mm
3. Laser Interferometer Optodyne MCV-500 0 – 15 m
4. Vision Auto Measuring Instrument Micro-vu corporation Vertex311HC 315 x 315 x 160 mm
5. Reference Sphere ZEISS – 30mm
6. Electronic Level Wyler, Taylor Hobson – ±600 Seconds
7. Calibration Roughness Specimen Taylor Hobson – Ra 0.903 mm, Step Height 2.659 mm, 0.381 mm
8. Contracer (Roughness, Contour) Taylor Hobson – X = 50 mm
9. Dial Gauge Testing Machine Mahr Optimar 100
10. Flatness Tester NIMT FT-01
11. FARO Laser Tracker & FARO Arm Faro Ventage, Edge
12. Gauge Block Grade K Mahr –
13. Gauge Block Grade 0 – –
14. Long Gauge Blocks – –
15. Gauge Block Comparator – –
16. Digital Length – –
17. Optical Collimator – –
18. Standard Scale – –
19. Calibration Length Arm – –
20. Angle Gauge Block – –
21. Cylindrical Standard Square – –
22. Reference Optical Flat – –
23. Flatness Calibrator – –
24. Profile Projector – –

ขอใบเสนอราคา
No.
Instrument Name
Capability
1
Plug Gauge

0 – 500 mm

2
Thread Plug Gauge

1 – 150 mm

3
Pin Gauge

Up to 250 mm

4
Three Wire (3 Wire)

All size

5
Ring Gauge

1 – 500 mm

6
Thread Ring Gauge

2.5 – 150 mm

7
Snap Gauge

1 – 250 mm

8
Reference Disk

Up to 6.17 mm

9
Taper Plug Gauge

1 – 100 mm

10
Taper Thread Plug Gauge

7.142 – 86.405 mm

11
Taper Ring Gauge

1 – 100 mm

12
Taper Thread Ring Gauge

7.142 – 87.884 mm

13
Gauge Block (Steel, Ceramic, Carbide )

0.1 – 100 mm

14
Digimatic / Dial Indicator

0 – 100 mm

15
Linear Gauge (LVDT)

All range

16
Digimatic / Dial Thickness Gauge

0 – 100 mm

17
Mu Checker

0 – 0.5 mm

18
Dial Test Indicator

0 – 1.6 mm

19
Bore Gauge, Cylinder Gauge

All size

20
Bore Gauge, Cylinder Gauge (Ball Probe Type)

0 – 500 mm
