Standard Plate

Standard Plate หรือ “แผ่นมาตรฐาน” คือ เครื่องมือวัดที่ถูกออกแบบมาให้มีขนาดและรูปร่างที่แม่นยำตามมาตรฐานกำหนด(มาตรวิทยา)  ใช้สำหรับการสอบเทียบ (Calibration) หรือเป็นแม่แบบในการตรวจสอบความแม่นยำของอุปกรณ์วัดอื่นๆ เช่น เครื่องมือวัดขนาด เครื่องมือวัดระยะ หรือใช้เป็นมาสเตอร์ในสายงานควบคุมคุณภาพ

แผ่นมาตรฐานนี้มักทำจากวัสดุที่มีความคงตัวสูง เช่น เหล็กกล้า หรือเซรามิก ผ่านการผลิตด้วยกรรมวิธีที่ควบคุมความละเอียดและขนาดมาก เพื่อให้ค่าขนาดและพื้นผิวมีความแม่นยำ สามารถนำมาใช้สอบเทียบเครื่องมือวัดระดับสูง

Standard Plate เอาไว้ใช้ทำอะไร

Standard Plate สามารถเอามาใช้งานได้หลายประเภทขึ้นอยู่กับทางผู้ใช้งานที่จะสร้างชิ้นงาน Standard Plate ขึ้นมาเพื่ออะไร เช่น เป็นมาสเตอร์ (Standard) ที่เอาใช้กำหนดความยาวและความกว้างของเนื้องาน

Standard Plate เหมาะกับอุตสาหกรรมที่ต้องการความแม่นยำในการผลิตและการวัด เช่น

• อุตสาหกรรมยานยนต์
  เช่น การผลิตยางรถยนต์ ชิ้นส่วนช่วงล่าง หรือชิ้นงานที่ต้องควบคุมขนาด
• อุตสาหกรรมแม่พิมพ์และการผลิตชิ้นส่วนโลหะ
  เช่น โรงงานผลิตแม่พิมพ์พลาสติก แม่พิมพ์โลหะ ที่ต้องใช้มาตรฐานขนาดในการตั้งเครื่องจักรหรือทวนสอบชิ้นงาน
• อุตสาหกรรมอิเล็กทรอนิกส์และชิ้นส่วนความละเอียดสูง
  ที่ต้องการสอบเทียบเครื่องมือวัดขนาดและเครื่องมือวัดระยะต่างๆ เพื่อให้มั่นใจว่าชิ้นงานที่ผลิตได้มาตรฐานสากล

ตัวอย่างงานที่ใช้ แผ่นมาตรฐาน

เช่น ในอุตสาหกรรมยางรถยนต์ เมื่อจะผลิตยางขนาดต่างๆ จะต้องมีการตั้งมาตรฐานขนาดสำหรับเครื่องจักร โดยใช้ Standard Plate เป็นแม่แบบวัดหรือจุดอ้างอิง เพื่อให้ทุกชิ้นงานออกมาตรงตามมาตรฐานเดียวกัน ลดความเสี่ยงเรื่องของเสียและเพิ่มความน่าเชื่อถือในคุณภาพ

ทำไมต้องสอบเทียบมีผลต่อลูกค้าอย่างไร

Standard Plate เป็นชิ้นงานที่สั่งทำขึ้นมาพิเศษจากความต้องการของลูกค้า ฉะนั้นควรที่จะทำการส่งสอบเทียบเพื่อวัดค่าของชิ้นงานที่สร้างขึ้นมาเพราะจะได้รู้ว่าขนาด (Dimension) ของ Standard Plate ที่ใช้งานอยู่ได้ค่าตรงตามความต้องการหรือไม่

แบ่งเครื่องมือออกเป็น 2 ประเภท

• • Standard Plate ที่มีขนาดใหญ่ไม่สามารถรับกลับมาสอบเทียบที่ห้องปฏิบัติการได้ ต้องไป ONSITE ที่หน้างาน
  • Standard Plate ที่มีขนาดเล็กสามารถรับกลับเข้ามาสอบเทียบที่ห้องปฏิบัติการได้และสามารถเอาขึ้นสอบเทียบกับเครื่อง Coordinate Measuring Machine (CMM) ได้

วิธีการสอบเทียบ Standard Plate ในห้องปฏิบัติการของ CLC เบื้องต้น

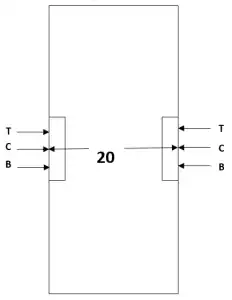

จะนำชิ้นงานขึ้นบนเครื่อง Coordinate Measuring Machine (CMM) โดยเวลาสอบเทียบจะแบ่งออกเป็น 3 ช่วง

• T (TOP) – บน
• C (CENTER) – กลาง
• B (BOTTOM) – ล่าง

ใช้ Probe CMM ลากวัดระยะเพื่อหาค่าความยาวของตัวชิ้นงานในแต่ละช่วงที่แบ่งไว้ทั้ง 3 ตำแหน่ง การวัดจะทำให้ได้ข้อมูลที่ครอบคลุมพื้นที่ทั้งหมดของ Standard Plate
ตามรูปด้านล่าง

ลักษณะของ Standard Plate (สอบเทียบในห้องแลป)

ขนาดชิ้นงานที่มีความยาวไม่เกิน 1000 mm. เพราะถ้าเกิน 1000 mm. จะไม่สามารถนำขึ้นสอบเทียบบนเครื่อง CMM ได้และตัวเครื่องมือสามารถที่จะเคลื่อนย้ายนำกลับมาสอบเทียบภายในห้องปฏิบัติการสอบเทียบ ในรูปจะเป็น Standard Plate ขนาด 200 mm , 600 mm

ปัจจัยที่จำเป็นต่อการสอบเทียบ

การสอบเทียบเครื่องมือวัดแผ่นมาตรฐานจำเป็นต้องควบคุมอุณหภูมิและความชื้นที่เหมาะสมสำหรับการสอบเทียบ (สอบเทียบในห้องปฏิบัติการสอบเทียบ)

• Temperature : 20 ± 1 ºC
• Humidity : 55 % ± 10 % RH

Standard ที่ใช้ในการสอบเทียบ Standard Plate (สอบเทียบในปฏิบัติการสอบเทียบ)

ตัวอย่างเครื่อง Coordinate Measuring Machine, Zeiss Model Contura G2/7106 RDS ของบริษัทแคลิเบรชั่น แลบอราทอรี จำกัด

ลักษณะของ Standard Plate (สอบเทียบแบบ ON SITE)

ขนาดชิ้นงานจะมีความยาวตั้งแต่ 1000 mm. ขึ้นไปเคลื่อนย้ายในการสอบเทียบจะค่อนข้างลำบากเพราะมีขนาดใหญ่ไม่ควรที่จะส่งเข้ามาสอบเทียบภายในห้องปฏิบัติการสอบเทียบ ในรูปด้านล่างจะเป็น Standard Plate ขนาด 2000 mm , 2500 mm , 3500 mm

Standard ที่ใช้ในการสอบเทียบ Standard Plate ในแบบประเภท (ON SITE)

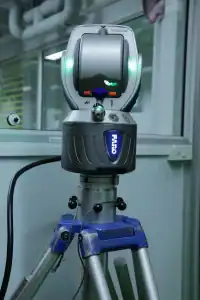

ตัวอย่างเครื่อง Laser Tracker, Faro Model Vantage ของบริษัทแคลิเบรชั่น แลบอราทอรี จำกัด

การสอบเทียบแบบ Onsite สำหรับเครื่องมือวัด Plate Standard

สิ่งที่จำเป็นคือการควบคุมอุณหภูมิและความชื้นในการสอบเทียบ (ON SITE) ให้อยู่ที่

• Temperature: 25 ºC to 27 ºC
• Humidity: 65% RH   to 72% RH

ขอบข่ายในการออก ACCREDITED จากห้องปฏิบัติการ Calibration Laboratory

• สามารถออก ACCREDITED ANAB ในส่วนของ ON SITE จะใช้ SCOPE [CLC-CPCMM-04]
• สามารถออก ACCREDITED ANAB ในส่วนของสอบเทียบในห้องปฏิบัติการสอบเทียบ (In Lab) จะใช้ SCOPE [CLC-CPCMM-01]

CLC สามารถสอบเทียบอะไรให้ลูกค้าได้บ้าง

วัดระยะหาค่าความยาวของตัวเครื่องมือแต่ละ Range ที่ลูกค้ากำหนดมาที่ตัวชิ้นงาน หน่วยการวัดจะออกมาเป็นหน่วย mm (มิลลิเมตร)

ลักษณะการใช้งานของ Standard Plate

ตัวชิ้นงานในรูปจะเป็น  Standard Plate ที่นำเอามาใช้งานในกลุ่มอุตสาหกรรมยานยนต์ประเภทยางรถยนต์ ซึ่งขนาดของยางจะมีไม่เท่ากันมีทั้งใหญ่และเล็ก ทางกลุ่มลูกค้าในอุตสาหกรรมยางเลยมี Standard Plate อยู่หลายขนาดขึ้นอยู่กับการผลิตของแต่ละขนาดแตกต่างกันออกไป Standard Plate จะถูกนำมา Set และใช้ Laser ยิงระยะไปที่ตัว Standard Plate เพื่อให้ได้ค่าที่ Set ไว้ของแต่ละขนาดออกมาได้มาตรฐานการผลิตที่กำหนด

ผู้เขียน MKS
