Thread Plug Gauge คืออะไร ?
Thread Plug Gauge (Go/Not Go) หรือ เกจวัดเกลียวใน คือเครื่องมือวัดสำหรับใช้ตรวจสอบระยะ Pitch ของรูเกลียวใน ตามสเปคเกจวัดเกลียวทำให้เกิดความมั่นใจได้ว่าชิ้นงานนั้นๆอยู่ในมาตรฐานการควบคุม GO และ NOT GO เพื่อไม่ให้เกิดค่าผิดพลาดจึงมีความสำคัญเป็นอย่างมากที่ต้องส่งสอบเทียบเครื่องมือวัด
เกจวัดเกลียวใน ใช้งานอย่างไร ?
สำหรับวิธีการใช้งานเครื่องมือวัดเกจวัดเกลียวใน หรือ Thread Plug Gauge มีวิธีการใช้งาน โดย
1. เริ่มจากตรวจสอบชิ้นงานด้วยการใช้ Thread Plug Gauge ไขผ่านชิ้นงาน ซึ่งด้านที่เป็น GO จะต้องไขผ่านตลอดความยาวของชิ้นงานที่ต้องการตรวจสอบไปได้อย่างราบรื่น
2. Thread Plug Gauge ด้าน NOT GO หรือ NO GO การตรวจสอบอ้างอิงตามมาตรฐาน JIS ทำได้โดยการไขจะต้องไม่สามารถผ่านรูของชิ้นงานไปได้ และหากอ้างอิงตามมาตรฐาน IOS ให้ตรวจสอบโดยใช้ Thread Plug Gauge ด้านที่เป็น NOT GO หรือ NO GO หมุนเกลียวดูมากกว่าสองรอบขึ้นไป จะต้องไม่สามารถไขผ่านไปได้
![Thread Plug Gauge หรือเกจวัดเกลียว _สอบเทียบเครื่องมือวัด_Calibration Lab_02](https://www.cal-laboratory.com/wp-content/uploads/2021/07/Thread-Plug-Gauge-หรือเกจวัดเกลียว-_สอบเทียบเครื่องมือวัด_Calibration-Lab_02.png)
![Thread Plug Gauge หรือเกจวัดเกลียว _สอบเทียบเครื่องมือวัด_Calibration Lab_03](https://www.cal-laboratory.com/wp-content/uploads/2021/07/Thread-Plug-Gauge-หรือเกจวัดเกลียว-_สอบเทียบเครื่องมือวัด_Calibration-Lab_03.png)
![Thread Plug Gauge หรือเกจวัดเกลียว _สอบเทียบเครื่องมือวัด_Calibration Lab_03](https://www.cal-laboratory.com/wp-content/uploads/2021/07/Thread-Plug-Gauge-หรือเกจวัดเกลียว-_สอบเทียบเครื่องมือวัด_Calibration-Lab_03.png)
การสอบเทียบเครื่องมือวัด Thread Plug Gauge หรือเกจวัดเกลียวใน Calibration Laboratory สามารถสอบเทียบอะไรได้บ้าง ?

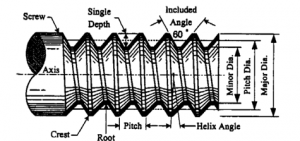

โดยปกติแล้วการสอบเทียบเพื่อตัดสินเครื่องมือนั้นจะทำการสอบเทียบ Thread Plug Gauge ในส่วนของระยะ Pitch ซึ่งก็คือระยะห่างระหว่างตำแหน่งใดตำแหน่งหนึ่งไปยังตำแหน่งเดียวกันของเกลียวถัดไป เช่น วัดจากยอดเกลียวถึงยอดเกลียวโดยจะทำการสอบเทียบโดยใช้เครื่อง Universal Length Measuring Machine (ULM) ร่วมกับ Three Wire Gauge
![Thread Plug Gauge หรือเกจวัดเกลียว _สอบเทียบเครื่องมือวัด_Calibration Lab_04](https://www.cal-laboratory.com/wp-content/uploads/2021/07/Thread-Plug-Gauge-หรือเกจวัดเกลียว-_สอบเทียบเครื่องมือวัด_Calibration-Lab_04-300x141.png)
![Thread Plug Gauge หรือเกจวัดเกลียว _สอบเทียบเครื่องมือวัด_Calibration Lab_04](https://www.cal-laboratory.com/wp-content/uploads/2021/07/Thread-Plug-Gauge-หรือเกจวัดเกลียว-_สอบเทียบเครื่องมือวัด_Calibration-Lab_04-300x141.png)
![เครื่อง Universal Length Measuring Thread Plug Gauge หรือเกจวัดเกลียว _สอบเทียบเครื่องมือวัด_Calibration Lab_05](https://www.cal-laboratory.com/wp-content/uploads/2021/07/Thread-Plug-Gauge-หรือเกจวัดเกลียว-_สอบเทียบเครื่องมือวัด_Calibration-Lab_05.png)
![เครื่อง Universal Length Measuring Thread Plug Gauge หรือเกจวัดเกลียว _สอบเทียบเครื่องมือวัด_Calibration Lab_05](https://www.cal-laboratory.com/wp-content/uploads/2021/07/Thread-Plug-Gauge-หรือเกจวัดเกลียว-_สอบเทียบเครื่องมือวัด_Calibration-Lab_05.png)
![Thread Plug Gauge หรือเกจวัดเกลียว _สอบเทียบเครื่องมือวัด_Calibration Lab_01 three wire guage](https://www.cal-laboratory.com/wp-content/uploads/2021/07/Thread-Plug-Gauge-หรือเกจวัดเกลียว-_สอบเทียบเครื่องมือวัด_Calibration-Lab_01-three-wire-guage.png)
![Thread Plug Gauge หรือเกจวัดเกลียว _สอบเทียบเครื่องมือวัด_Calibration Lab_01 three wire guage](https://www.cal-laboratory.com/wp-content/uploads/2021/07/Thread-Plug-Gauge-หรือเกจวัดเกลียว-_สอบเทียบเครื่องมือวัด_Calibration-Lab_01-three-wire-guage.png)
เครื่อง Universal Length Measuring และ Three Wire Gauge
***หรือหากต้องการสอบเทียบเพื่อดูผลของค่า Major Diameter ก็สามารถทำการสอบเทียบเครื่องมือเพิ่มเติมได้เช่นกัน
การอ่านรหัสสินค้า Thread Gauge
รหัสสินค้าของ Thread Gauge นั้น มีความหมายดังนี้
➢ Type pf Thread : ประเภทของเกลียว
➢ Nominal size : ขนาดของเกลียว
➢ Pitch : ขนาดของพิทช์
➢ Class : 4H, 5H, 6H, 7H (เรียงจากมาตรฐานละเอียดไปจนถึงหยาบ) สำหรับเกจวัดเกลียว
➢ Type of gauge : ประเภทของเกจ
GPNP คือ GO Plug and NO GO Plug
การตัดสินค่าเครื่องมือวัดอ้างอิงจากไหนบ้าง (Thread Plug Gauge Class)?
การตัดสินค่าอ้างอิง Thread Plug แบ่งมาตรฐานออกได้เป็น
– JIS CLASS
GP=(GO thread plug gauge)
GR=(GO thread ring gauge)
WR=(NOT GO thread ring gauge for working)
IR=(NOT GO thread ring gauge for inspection)
Thread Ring Gauge(GO/NOGO) | Thread Plug Gauge (GO/NOGO) |
III = Class 3
II = Class 2 (Class Standard) I = Class 1 |
III = Class 3
II = Class 2 (Class Standard) I = Class 1 |
– ISO CLASS
Thread Ring Gauge (GO/NOGO) GR = GO / NR = NOGO
Thread Plug Gauge (GO/NOGO)
Thread Ring Gauge (GO/NOGO) | Thread Plug Gauge (GO/NOGO) |
8g = Class3
6g = Class2 (Class Standard) 4h = Class1 |
7H = Class3
6H = Class2 (Class Standard) 4H = Class1 |
– DIN CLASS
– SPEC from Manufacturer (สเปคจากผู้ผลิต)
และหากท่านใดสนใจทางบริษัท Calibration Laboratory มีบริการจำหน่าย และสอบเทียบ(Calibrate) เครื่องมือวัด สามารถติดต่อเข้ามาได้ตามช่องทางด้านล่างได้เลยค่ะ
ผู้เขียน Kaew VIP
—
