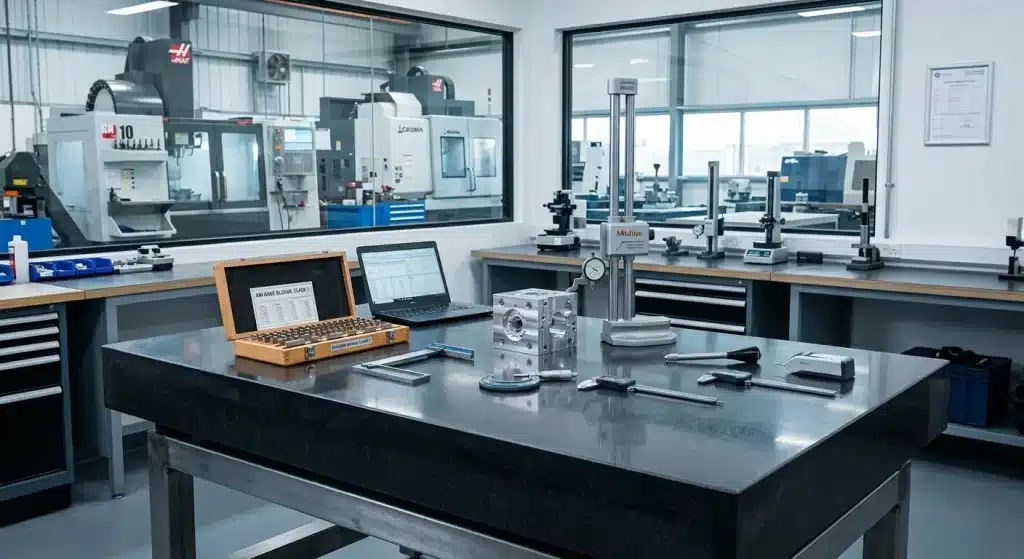

หินแกรนิต Surface Plate เลือกอย่างไรให้เหมาะกับงานวัดอุตสาหกรรม

หินแกรนิต (Granite) เป็นวัสดุธรรมชาติที่ได้รับความนิยมสูงสุดในการผลิตโต๊ะระดับ (Surface Plate) และอุปกรณ์วัดขนาดความเที่ยงตรงสูงในอุตสาหกรรม เนื่องจากมีโครงสร้างทางกายภาพที่เสถียร มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำ และไม่เป็นสนิม บทความนี้จะอธิบายถึงประเภท เกรด ปัจจัยการเลือกใช้งาน และการบำรุงรักษาหินแกรนิตสำหรับงานวัดเครื่องมืออุตสาหกรรมอย่างละเอียด

สีของหินแกรนิตและความเหมาะสมในการใช้งาน

หินแกรนิตที่ใช้ในอุตสาหกรรมการวัดส่วนใหญ่แบ่งออกเป็น 2 สีหลัก ซึ่งมีคุณสมบัติทางแร่ธาตุที่ส่งผลต่อการใช้งานต่างกัน ดังนี้

คุณสมบัติ	หินแกรนิตสีดำ (Black Granite)	หินแกรนิตสีชมพู/ขาว (Pink/White)
โครงสร้างธรณีวิทยา	หินไดอะเบส (Diabase) หรือกาบโบร (Gabbro) — ควอตซ์น้อยหรือไม่มีเลย	หินแกรนิตแท้ — มีแร่ควอตซ์ (Quartz) สูง
ความหนาแน่น	สูงมาก — ทนน้ำหนักกดทับและการบิดงอได้ดีกว่า	ปานกลาง
ทนต่อรอยขีดข่วน	ต่ำกว่าหินสีชมพู/ขาว	สูงกว่าหินสีดำ 3-5 เท่า (Mohs Scale)
อัตราดูดซึมน้ำ	ต่ำมาก	ต่ำ
เหมาะกับ	ห้องสอบเทียบที่ควบคุมอุณหภูมิ, งานรองรับน้ำหนักมาก, Grade 00	ไลน์การผลิต (Shop Floor) ที่เลื่อนชิ้นงานบ่อย, Grade 0-1

1. หินแกรนิตสีดำ (Black Granite)

โครงสร้างทางธรณีวิทยา: ส่วนใหญ่เป็นหินไดอะเบส (Diabase) หรือกาบโบร (Gabbro) ซึ่งมีปริมาณแร่ควอตซ์ (Quartz) ต่ำหรือไม่มีเลย แต่มีแร่หนาแน่นสูง

คุณสมบัติเด่น: มีความหนาแน่นสูงมาก (Density) ส่งผลให้มีค่ายืดหยุ่น (Modulus of Elasticity) สูง ทนทานต่อการบิดงอและการเสียรูปจากน้ำหนักกดทับได้ดีกว่า มีอัตราการดูดซึมน้ำต่ำมาก

ความเหมาะสม: เหมาะกับงานที่ต้องการความแม่นยำสูงพิเศษ งานที่ต้องรองรับชิ้นงานที่มีน้ำหนักมาก หรือห้องปฏิบัติการสอบเทียบ (Calibration Labs) ที่ควบคุมอุณหภูมิ

2. หินแกรนิตสีชมพู/สีขาว (Pink/White Granite)

โครงสร้างทางธรณีวิทยา: เป็นหินแกรนิตแท้ที่มีส่วนประกอบของแร่ควอตซ์ (Quartz) สูง (มักเห็นเป็นผลึกสีขาวใสหรือเทาปนสีชมพู)

คุณสมบัติเด่น: แร่ควอตซ์มีความแข็งสูงมากตามสเกลโมส์ (Mohs Scale) ทำให้หินประเภทนี้ทนทานต่อการขูดขีด (Wear Resistance) ได้ดีกว่าหินสีดำถึง 3-5 เท่า

ความเหมาะสม: เหมาะสำหรับไลน์การผลิต (Shop Floor) ที่มีการเลื่อนชิ้นงานหรือเครื่องมือวัดไปมาบนผิวหน้าหินบ่อยครั้ง เพราะผิวหน้าจะสึกหรอช้ากว่า

เลือกเกรดความแม่นยำ (Accuracy Grade) ให้เหมาะกับงาน

โต๊ะระดับหินแกรนิตแบ่งออกเป็น 3 เกรดหลักตามค่าความราบ (Flatness Tolerance) ตามมาตรฐานสากล เช่น ASME B89.3.7-2013 หรือ ISO 8512-2 การเลือกเกรดควรพิจารณาจากลักษณะงานที่ใช้งานจริง ไม่จำเป็นต้องเลือกเกรดสูงที่สุดเสมอไป เพราะเกรดที่สูงขึ้นมักมีราคาสูงกว่าและต้องควบคุมสภาพแวดล้อมมากกว่า

เกรด	ชื่อเรียก	เหมาะกับงาน	สภาพแวดล้อม
Grade 00	Laboratory Grade	ห้องปฏิบัติการสอบเทียบ ความแม่นยำระดับไมครอน	ห้องควบคุมอุณหภูมิ
Grade 0	Inspection Grade	ห้องตรวจรับคุณภาพสินค้า (QC/Inspection)	ห้องควบคุมสภาพแวดล้อม
Grade 1	Toolroom Grade	ไลน์การผลิต (Shop Floor) หรือโรงงานทั่วไป	โรงงานทั่วไป



หากต้องการดูรายละเอียดเชิงลึกเรื่องค่าความราบ (Flatness Tolerance) มาตรฐาน ASME / ISO / JIS และขั้นตอนการสอบเทียบ สามารถอ่านเพิ่มเติมได้ที่ บทความบริการสอบเทียบ Granite Surface Plate

ปัจจัยและหลักในการเลือกใช้หินแกรนิตงานวัด

การเลือกหินแกรนิตให้คุ้มค่าและตอบโจทย์การใช้งาน ต้องคำนึงถึงปัจจัยต่อไปนี้

สภาพแวดล้อมที่ใช้งาน: หากใช้ในห้องแอร์ควบคุมอุณหภูมิ สามารถเลือกใช้หินสีดำเกรด 00 ได้ แต่หากใช้ในโรงงานทั่วไปที่มีฝุ่นและอุณหภูมิแกว่ง ควรเลือกเกรด 0 หรือ 1 ที่เป็นหินสีชมพู/ขาวเพื่อความทนทานต่อรอยขีดข่วน

น้ำหนักของชิ้นงาน: ชิ้นงานที่หนักต้องใช้หินที่มีความหนา (Thickness) มากพอเพื่อป้องกันการบิดงอ (Deflection) หินสีดำจะตอบโจทย์งานหนักได้ดีกว่าเนื่องจากมีโครงสร้างที่แข็งเกร็งกว่า

ความถี่ในการใช้งาน: หากต้องเลื่อนเครื่องมือวัด (เช่น Height Gage) หรือชิ้นงานบนผิวหน้าหินตลอดทั้งวัน ควรเลือกหินที่มีส่วนผสมของควอตซ์สูงเพื่อลดอัตราการสึกหรอ

ขนาดที่เหมาะสม: ควรเลือกขนาดโต๊ะให้ใหญ่กว่าชิ้นงานและเครื่องมือวัดรวมกัน เพื่อให้มีพื้นที่ในการจัดวางอย่างมั่นคง ไม่ควรวางชิ้นงานเลยขอบโต๊ะ

งบประมาณและการรับรอง: ต้องเลือกซื้อจากผู้ผลิตที่มีใบรับรองการสอบเทียบ (Calibration Certificate) ที่อ้างอิงมาตรฐานสากลได้

ตัวอย่างการเลือก Granite Surface Plate ตามประเภทงาน

ประเภทงาน	เกรดที่แนะนำ	จุดที่ควรให้ความสำคัญ
ห้องสอบเทียบ	Grade 00 / AA	ความแม่นยำสูง, ใบรับรอง, สภาพแวดล้อมควบคุมได้
ห้อง QC	Grade 0 / A	ใช้ตรวจสอบชิ้นงานประจำวัน, ขนาดเหมาะกับงาน
ไลน์ผลิต	Grade 1 / B	ความแข็งแรง, ขาตั้งมั่นคง, ใช้งานสะดวก
งานแม่พิมพ์	Grade 1 หรือ 0	ขนาดโต๊ะ, น้ำหนักรับได้, ความทนทาน
งาน Height Gauge	Grade 0 หรือ 1	พื้นที่ใช้งาน, ความเรียบผิว, การตั้งระดับ
งานชิ้นส่วนแม่นยำสูง	Grade 00 หรือ 0	ความละเอียดของงาน, มาตรฐานลูกค้ากำหนด

ตารางนี้เป็นแนวทางเบื้องต้น ในการเลือกใช้งานจริงควรพิจารณาขนาดชิ้นงาน น้ำหนักชิ้นงาน ความละเอียดที่ต้องการ และมาตรฐานคุณภาพของแต่ละโรงงานร่วมด้วย

อุตสาหกรรมที่จำเป็นต้องใช้หินแกรนิต Surface Plate

เนื่องจากเป็นระนาบอ้างอิงพื้นฐาน (Datum Plane) หินแกรนิตจึงถูกใช้ในอุตสาหกรรมหลากหลาย เช่น

อุตสาหกรรมยานยนต์และชิ้นส่วน: ใช้ตรวจสอบมิติชิ้นส่วนเครื่องยนต์และตัวถัง

อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์: ใช้เป็นฐานรองรับเครื่องจักรผลิตชิปและเครื่องตรวจวัดความละเอียดสูง (CMM) เพื่อลดแรงสั่นสะเทือน

อุตสาหกรรมการบินและอวกาศ (Aerospace): ใช้ในการวัดชิ้นส่วนที่ต้องมีความแม่นยำระดับวิกฤต เช่น ใบพัดเทอร์ไบน์

อุตสาหกรรมแม่พิมพ์ (Mold & Die): ใช้ตรวจสอบความราบผิวและความสูงของแม่พิมพ์โลหะและพลาสติก

ข้อควรรู้ก่อนสั่งซื้อ Granite Surface Plate

ก่อนสั่งซื้อควรเตรียมข้อมูลเบื้องต้นให้ชัดเจน เพื่อให้ผู้จำหน่ายแนะนำขนาด เกรด และขาตั้งที่เหมาะสมได้อย่างถูกต้อง ข้อมูลที่ควรเตรียมก่อนขอใบเสนอราคา ได้แก่

• ขนาดโต๊ะที่ต้องการ หรือขนาดชิ้นงานที่ใช้งานจริง
• น้ำหนักชิ้นงานสูงสุดที่ต้องวางบนโต๊ะ
• ลักษณะงาน เช่น งาน QC งานผลิต งานสอบเทียบ หรืองานแม่พิมพ์
• เกรดความแม่นยำที่ต้องการ
• ต้องการขาตั้งพร้อมโต๊ะหรือไม่
• ต้องการใบรับรอง Calibration Certificate หรือไม่
• สถานที่ติดตั้งอยู่ชั้นใด และมีข้อจำกัดเรื่องการขนย้ายหรือไม่
• ต้องการบริการติดตั้งหรือสอบเทียบหลังติดตั้งหรือไม่

การให้ข้อมูลเหล่านี้ตั้งแต่ต้นจะช่วยให้ได้สเปกที่เหมาะสม ลดความเสี่ยงในการเลือกโต๊ะผิดขนาด ผิดเกรด หรือไม่เหมาะกับพื้นที่ติดตั้งจริง

การขัดผิวให้เรียบ (Lapping) คืออะไร ทำไมจึงสำคัญ และควรทำเมื่อไหร่?

ความสำคัญของการ Lapping

การขัดผิวให้เรียบ (Lapping) คือกระบวนการปรับสภาพผิวหน้าหินแกรนิตให้กลับมามีความราบ (Flatness) ตามเกรดมาตรฐานเดิม โดยการขัดผิวด้วยผงขัดอนูละเอียด (Abrasive Compounds) ร่วมกับแผ่นขัดเหล็กหล่อ กระบวนการนี้สำคัญมากเพราะหากผิวหน้าโต๊ะระดับเบี้ยวไปเพียงไม่กี่ไมครอน จะส่งผลให้ค่าการวัดชิ้นงานทั้งหมดในโรงงานผิดพลาดทันที

สัญญาณเตือนที่บอกว่า ควรทำ Lapping ได้แล้ว

ครบรอบการสอบเทียบประจำปี: โดยทั่วไปควรตรวจสอบความราบทุก 6-12 เดือน หากพบว่าค่าความราบตกเกรด (เช่น จากเกรด 0 ตกไปเกรด 1) ต้องทำการ Lapping ใหม่

เกิดรอยสึกเฉพาะจุด (Local Error): เกิดจากการวางและเลื่อนชิ้นงานซ้ำๆ ที่บริเวณกลางโต๊ะ จนทำให้บริเวณนั้นเป็นแอ่งกระทะ

มีรอยขีดข่วนลึกหรือรอยกระแทก: ส่งผลให้เนื้อหินบริเวณขอบรอยนูนขึ้นมา ทำลายระนาบอ้างอิงของการวัด

วิธีการบำรุงรักษาอย่างถูกวิธีเพื่อยืดอายุการใช้งาน

ทำความสะอาดก่อนและหลังใช้งาน: ใช้น้ำยาทำความสะอาดหินแกรนิตเฉพาะทาง (Granite Cleaner) เช็ดทำความสะอาดฝุ่นและคราบน้ำมัน ห้ามใช้แอลกอฮอล์หรือน้ำยาล้างจานทั่วไปเพราะอาจกัดเซาะเนื้อหินหรือทิ้งคราบฟิล์ม

กระจายตำแหน่งการวางงาน: หลีกเลี่ยงการวางชิ้นงานและเครื่องมือวัดที่จุดเดิมซ้ำๆ ควรสลับตำแหน่งการวัดให้ทั่วทั้งแผ่นโต๊ะเพื่อลดการสึกหรอเฉพาะจุด

ห้ามใช้เป็นโต๊ะเอนกประสงค์: ห้ามวางแก้วน้ำ เขียนหนังสือ หรือทำการเคาะตอกชิ้นงานบนโต๊ะระดับหินแกรนิตเด็ดขาด

ใช้ฝาครอบปิดทุกครั้ง: เมื่อใช้งานเสร็จสิ้น ให้ทำความสะอาดและใช้ผ้าคลุมหรือฝาครอบที่ออกแบบมาเฉพาะปิดทับ เพื่อป้องกันฝุ่น ละอองน้ำมัน และการกระแทกจากอุบัติเหตุ

คำถามที่พบบ่อยเกี่ยวกับหินแกรนิตงานวัด (FAQ)

Q1: หินแกรนิตสีดำกับสีชมพู/ขาวต่างกันอย่างไร?

หินแกรนิตสีดำ (Diabase/Gabbro) มีความหนาแน่นสูงกว่า เหมาะกับงานที่ต้องรองรับชิ้นงานที่มีน้ำหนักมาก หรือห้องปฏิบัติการสอบเทียบที่ควบคุมอุณหภูมิ ส่วนหินสีชมพู/ขาวมีแร่ควอตซ์สูง ทำให้ทนทานต่อการขูดขีด (Wear Resistance) ได้ดีกว่าหินสีดำถึง 3-5 เท่า เหมาะสำหรับไลน์การผลิต (Shop Floor) ที่มีการเลื่อนชิ้นงานบ่อยครั้ง

Q2: ควรสอบเทียบโต๊ะระดับหินแกรนิตทุกกี่เดือน?

โดยทั่วไปควรตรวจสอบความราบ (Flatness) ทุก 6-12 เดือน หากพบว่าค่าความราบตกเกรด ต้องทำการ Lapping ใหม่ หรือเมื่อพบสัญญาณเตือน เช่น รอยสึกเฉพาะจุด (Local Error) รอยขีดข่วนลึก หรือรอยกระแทก ห้องปฏิบัติการที่ได้รับการรับรอง ISO/IEC 17025 จะมีแผนการสอบเทียบที่กำหนดชัดเจน

Q3: Lapping คืออะไร และต้องทำเมื่อไหร่?

การขัดผิวให้เรียบ (Lapping) คือกระบวนการปรับสภาพผิวหน้าหินแกรนิตให้กลับมามีความราบ (Flatness) ตามเกรดมาตรฐานเดิม ควรทำเมื่อครบรอบ 6-12 เดือน หรือเมื่อพบรอยสึกเฉพาะจุด (Local Error) รอยขีดข่วนลึก รอยกระแทก หรือค่าความราบตกเกรด

Q4: ห้องปฏิบัติการที่ใช้สอบเทียบโต๊ะระดับต้องได้มาตรฐานอะไร?

ต้องเลือกห้องปฏิบัติการที่ได้รับการรับรองมาตรฐาน ISO/IEC 17025:2017 ซึ่งรับประกันความถูกต้องและสามารถสอบกลับได้ (Traceability) ไปยังมาตรฐานสากล

Q5: ต้องเตรียมข้อมูลอะไรก่อนขอใบเสนอราคา?

ควรเตรียมข้อมูลขนาดโต๊ะหรือขนาดชิ้นงาน น้ำหนักชิ้นงานสูงสุด ลักษณะงาน (QC/ผลิต/สอบเทียบ) เกรดที่ต้องการ ต้องการขาตั้งหรือไม่ ต้องการใบรับรองหรือไม่ สถานที่ติดตั้งและข้อจำกัดเรื่องการขนย้าย เพื่อให้ผู้จำหน่ายแนะนำสเปกที่เหมาะสมได้
