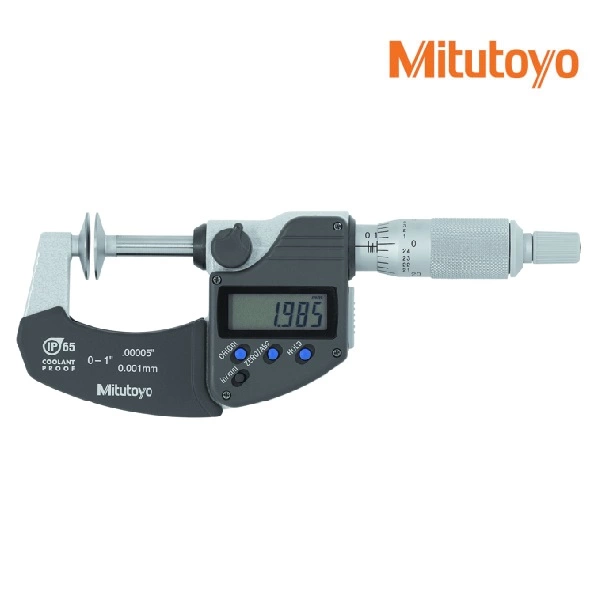

Mitutoyo Series 323, 223, 123 Disk Micrometers

Rotating Spindle

FEATURES

  • Diameter of measuring disk: .787”/ 20mm.
  • .028”/ 0.7mm (1mm: models over 100mm) edge thickness to enter narrow recesses.
  • With ratchet stop for constant force.
  • Non-slip grip finish (digital models).
  • With a standard bar except for 0 – 1”/ 0 – 25mm model.
  • With SPC output (Series 323).
  • The Series 223 is provided with a mechanical digit counter for quick reading of measurements.
  • Supplied in fitted plastic case. (Over 100mm models supplied wooden cases).
รหัสสินค้า: TMI-70 หมวดหมู่: ,

Download: Mitutoyo Series 323, 223, 123 Data Sheet

SPECIFICATIONS

Metric     Digital model

Range Resolution Order No. Accuracy Mass (g)
0 – 25mm 0.001mm 323-250-30 ±4µm 290
25 – 50mm 0.001mm 323-251-30 ±4µm 355
50 – 75mm 0.001mm 323-252-30 ±6µm 555
75 – 100mm 0.001mm 323-253-30 ±6µm 610



Metric     Mechanical counter model

Range Graduation Order No. Accuracy Mass (g)
0 – 25mm 0.01mm 223-101 ±4µm 260
25 – 50mm 0.01mm 223-102 ±4µm 290



Metric

Range Graduation Order No. Accuracy Mass (g)
0 – 25mm 0.01mm 123-101 ±4µm 200
  123-113* ±4µm 230
25 – 50mm 0.01mm 123-102 ±4µm 250
  123-114* ±4µm 270
50 – 75mm 0.01mm 123-103 ±6µm 300
  123-115* ±6µm 320
75 – 100mm 0.01mm 123-104 ±6µm 375
  123-116* ±6µm 390
100 – 125mm 0.01mm 123-105 ±7µm 520
125 – 150mm 0.01mm 123-106 ±7µm 570
150 – 175mm 0.01mm 123-107 ±8µm 730
175 – 200mm 0.01mm 123-108 ±8µm 890
200 – 225mm 0.01mm 123-109 ±8µm 1000
225 – 250mm 0.01mm 123-110 ±9µm 1200
250 – 275mm 0.01mm 123-111 ±9µm 1410
275 – 300mm 0.01mm 123-112 ±9µm 1680

*The measuring disks have carbide tips.
Note: The disk diameter of models over 100mm is 30mm.



Inch/Metric     Digital model

Range Resolution Order No. Accuracy Mass (g)
0 – 1″/ 0 – 25.4mm .00005″/ 0.001mm 323-350-30 ±.0002″ 290
1 – 2″/ 25.4 – 50.8mm .00005″/ 0.001mm 323-351-30 ±.0002″ 355
2 – 3″/ 50 – 76.2mm .00005″/ 0.001mm 323-352-30 ±.0003″ 555
3 – 4″/ 76.2 – 101.6mm .00005″/ 0.001mm 323-353-30 ±.0003″ 610



Inch     Mechanical counter model

Range Graduation Order No. Accuracy Mass (g)
0 – 1″ .001″ 223-125 ±.0002″ 260



Inch

Range Graduation Order No. Accuracy Mass (g)
0 – 1″ .001″ 123-125 ±.0002″ 200
1 – 2″ .001″ 123-126 ±.0002″ 250
2 – 3″ .001″ 123-127 ±.0003″ 300
3 – 4″ .001″ 123-128 ±.0003″ 375
